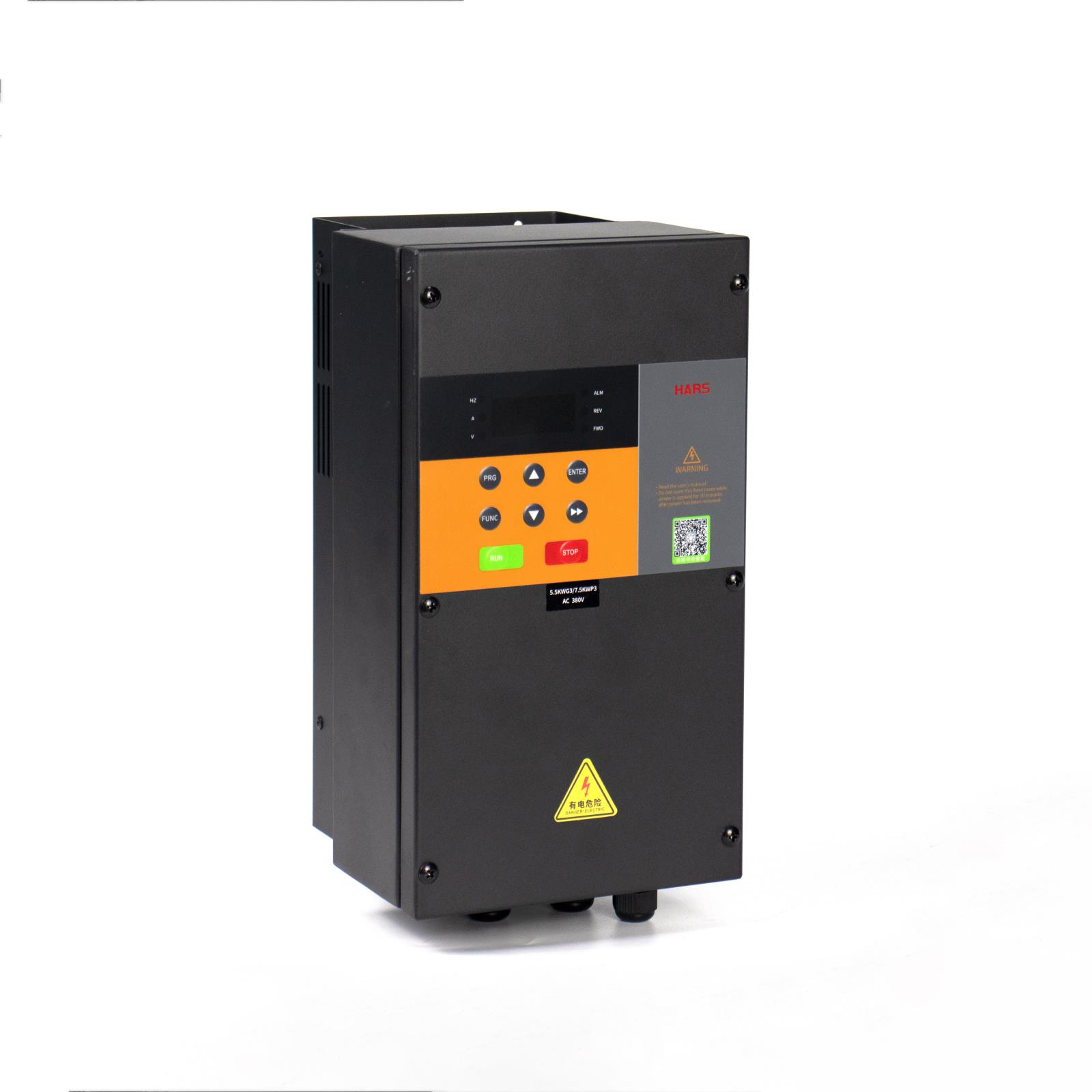

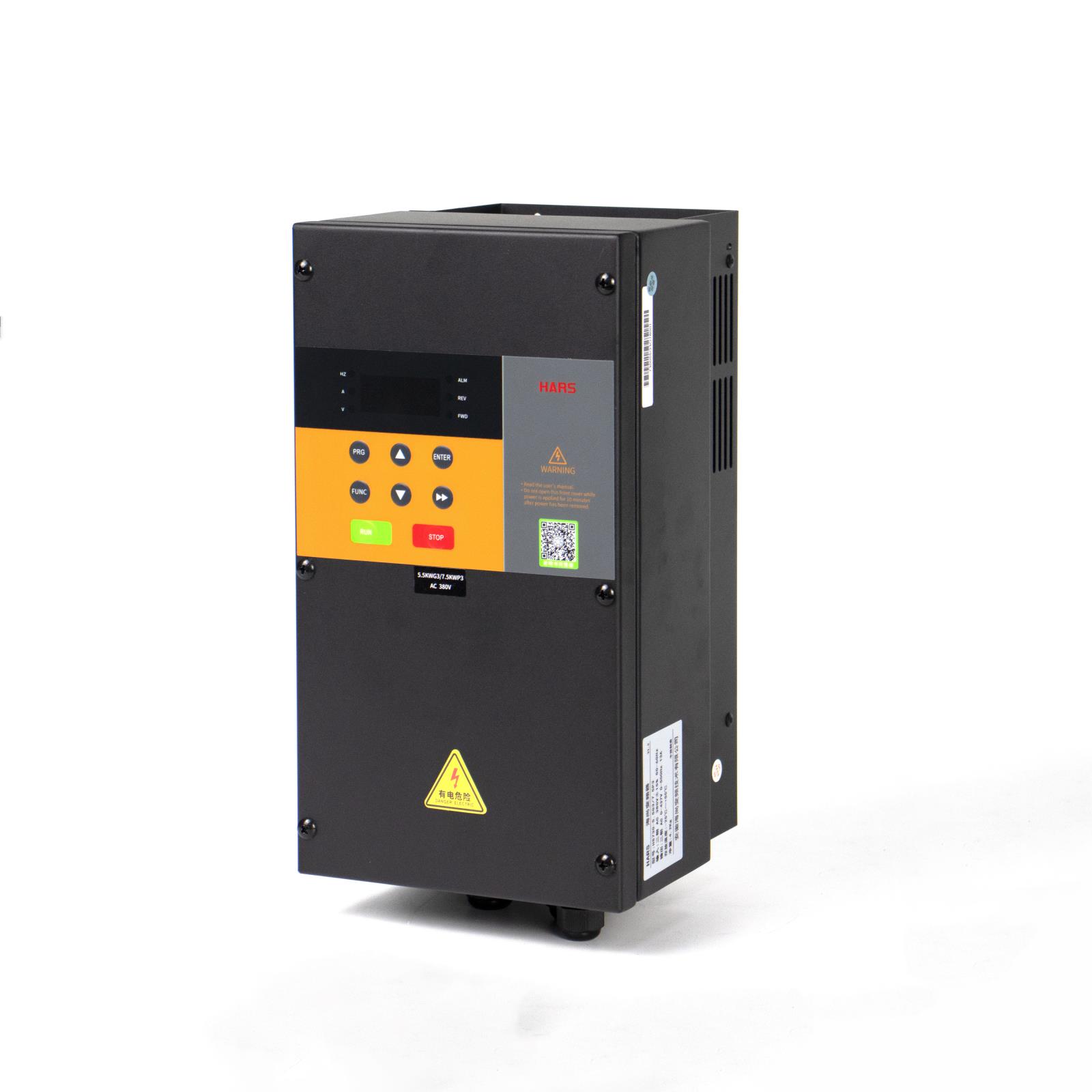

730系列高防护变频器

■性能卓越,针对环境恶劣,潮湿,粉尘,水汽等环境专门设计

■防护等级IP65

■宽电压输入

■保护性能完备

■应用广泛

■安全性高

■内置制动单元


  • 产品概况
  • 产品参数
  • 资料下载
  • 可选附件


■ 性能卓越

针对环境恶劣,潮湿,粉尘,水汽等环境专门设计

■ 宽电压输入

电网电压和频率波动时,自动调节输出,对电机和生产机械的冲击小;

■ 应用广泛

涵盖多种典型负载的应用功能,满足各类应用的需求;

■ 内置制动单元

结构紧凑,内置制动单元(18.5kW及以下标准配置)

■高防护

防护等级IP65

■ 保护性能完备

过流、过压、输入缺相、输出缺相、输出不平衡检测等保护功能

■ 安全性高

成熟可靠的结构设计、高阻燃材料,确保产品使用安全。

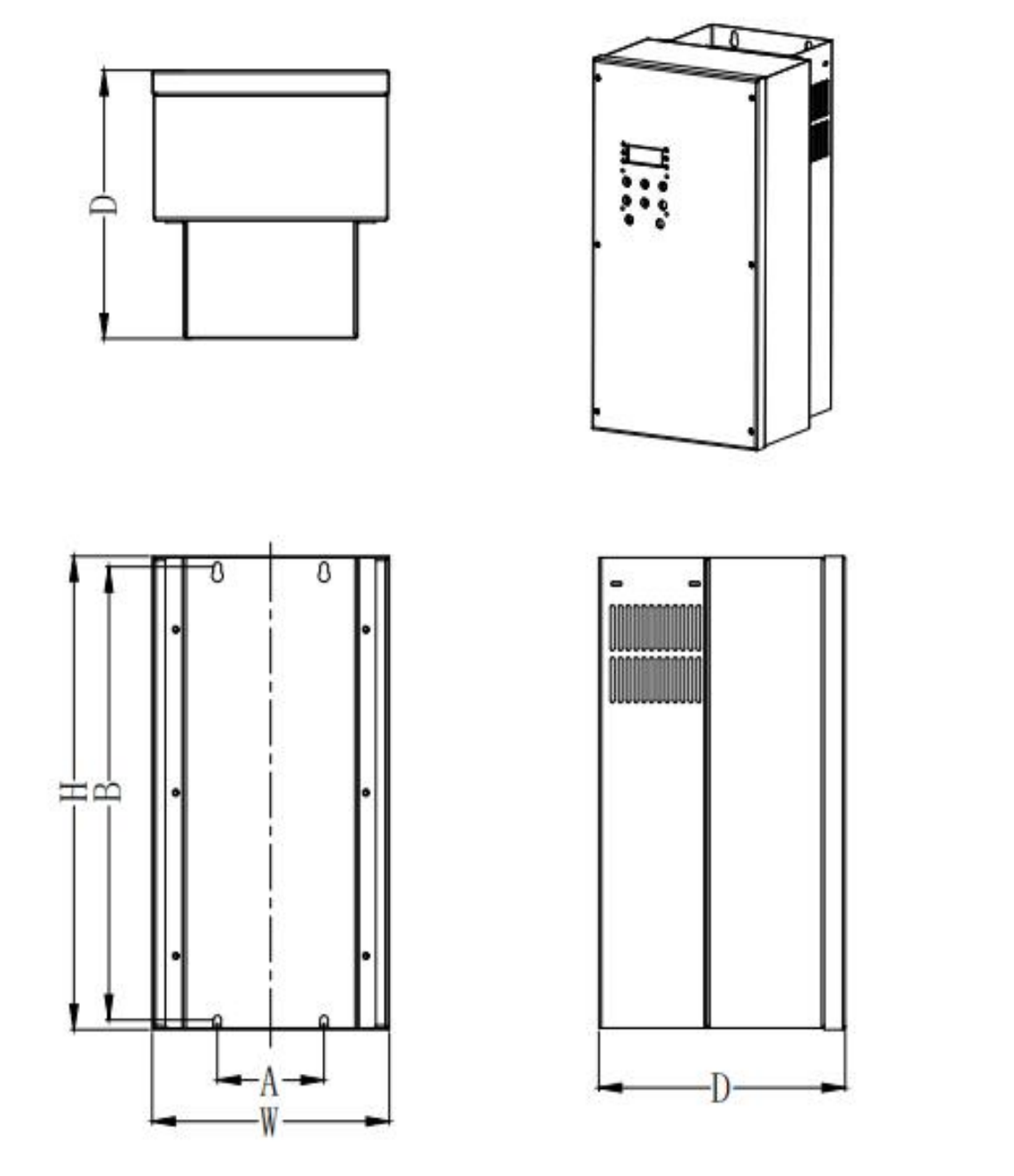

机型A(mm)B(mm)H(mm)W(mm)D(mm)安装孔(mm)
安装尺寸外围尺寸

0.75KW-2.2KW

G3/S1/S3

991541661091464.5
4.0KW-5.5KW G31192012151311745.5

4.0KW-5.5KW S1/S3

7.5KW-11KW G3

1302372491431815.5

7.5KW-11KW S3

15KW-22KW G3

1883053242091926.5

15KW-22KW S3

30KW-37KW G3

2643884082882097

30KW S3

45KW-55KW G3

2354855103202488.5

37KW-55KW S3

75KW-110KW G3

240635.56553772678.5
132KW-185KW G332073075049532513
200KW-280KW G3460980100563244013/16




HS-730技术规格

项目

技术规格

输出

输出电压

0V~输入电压

输出频率

0.00~500.00Hz

载波频率

0.8kHz~8.0kHz(可根据负载自动调节)

过载能力

G型机: 110%长期:150%/1分钟

P型机: 105%长期;120%/1分钟

输入

额定电压/频率

单相: 220V,50/60Hz

三相: 380V,50/60Hz

电压波动范围

三相: 380V±15%,允许范围: AC323V~437V

单相: 220V±15%,允许范围: AC187V~253V

频率波动范围

±5%

频率设定分辨率

数字设定

0.01Hz

模拟端输入

最大频率×0.025%

控制方式



V/F控制,开环矢量控制(SVC),闭环矢量控制(FVC)

启动转矩

FVC

0Hz/180%额定转矩

SVC

0.25Hz/150%额定转矩

调速范围

FVC

1:1000

SVC

1:200

稳态速度精度

±0.5%额定转速(SVC);±0.02%最大转速(FVC)

转矩提升

0.0~30.0%额定电压

V/F曲线

直线型、多点型、V/F完全分离、V/F半分离共4种

逐波限流

V/F模式下,实现快速响应并保证变频器正常运行

加减速曲线

直线或S曲线加减速方式

4种加减速时间,加减速时间范围0.1~6500.0s

自动电压调整

当电网电压变化时,能自动保持输出电压恒定

直流制动

直流制动频率:0.00Hz~最大频率

直流制动电流:0.0%~100.0%

直流制动时间:0.0s~100.0s

点动控制

点动频率范围:0.00Hz~50.00Hz

点动加减速时间:0.1~6500.0s

 PLC和多段速

内置PLC功能,最多16段速运行

过压/过流失速控制

自动限制运行期间的电流和电压,防止频繁跳闸.

转矩限定与控制

自动限制转矩电流,矢量控制模式下可实现转矩控制

控制输入

输出信号

运行指令

操作面板、控制端子、串行通讯给定,可实现多种方式切换

主频率指令

数字给定、模拟电压给定、模拟电流给定、脉冲给定、通讯给定。可

实现多种方式切换

辅助频率指令

与主频率结合,实现频率微调和合成

输入端子

■0~5V的键盘电位器输入

■6路DI端子,其中1路支持最高50kHz的高速脉冲输入

■2路AI端子,1路支持0~10V电压输入,1路支持

0~10V电压输入或0~20mA电流输入

输出端子

■1路高速脉冲输出端子(或设定为可编程的开路集电极输出)

■1路可编程继电器输出

■1路AO输出

串行通讯接口

RS-485接口

保护功能

过压、欠压、过流、电流限幅、过载、过热、电子热过载继电器、过

压失速、数据保护等

显示

五位数码显示(LED)

及状态指示灯

参数设定:显示参数号及参数值

功能代码、数据、状态

运行显示:显示运行频率、电流等

故障显示:显示故障代码

使用条件

安装场所

室内,海拔不高于1000米,无尘,无腐蚀性气体,无日光直射

适用环境

-10℃~+40℃(裸机为-10℃~+50℃),20%~90%RH(无凝露)

振动

小于0.5g

储存方式

-25℃~+65℃

安装方式

壁挂式,柜式

防护等级

  IP20

冷却方式

强迫风冷


电压

单相

三相

220V

220V(240V)

380V(415V)

功率(KW)

电流(A)

电流(A)

电流(A)

0.75

4

4

2.1

1.5

7

7

3.8

2.2

9.6

9.6

5.1

4.0

17

17

9

5.5

25

25

13

7.5


32

17

11

45

25

15

60

32

18.5

75

37

22

80

45

30

110

60

37

152

75

45

176

90

55

210

110

75

152

93

176

110

210

132

253

160

304

185


340

200



380

220

426

250

465
