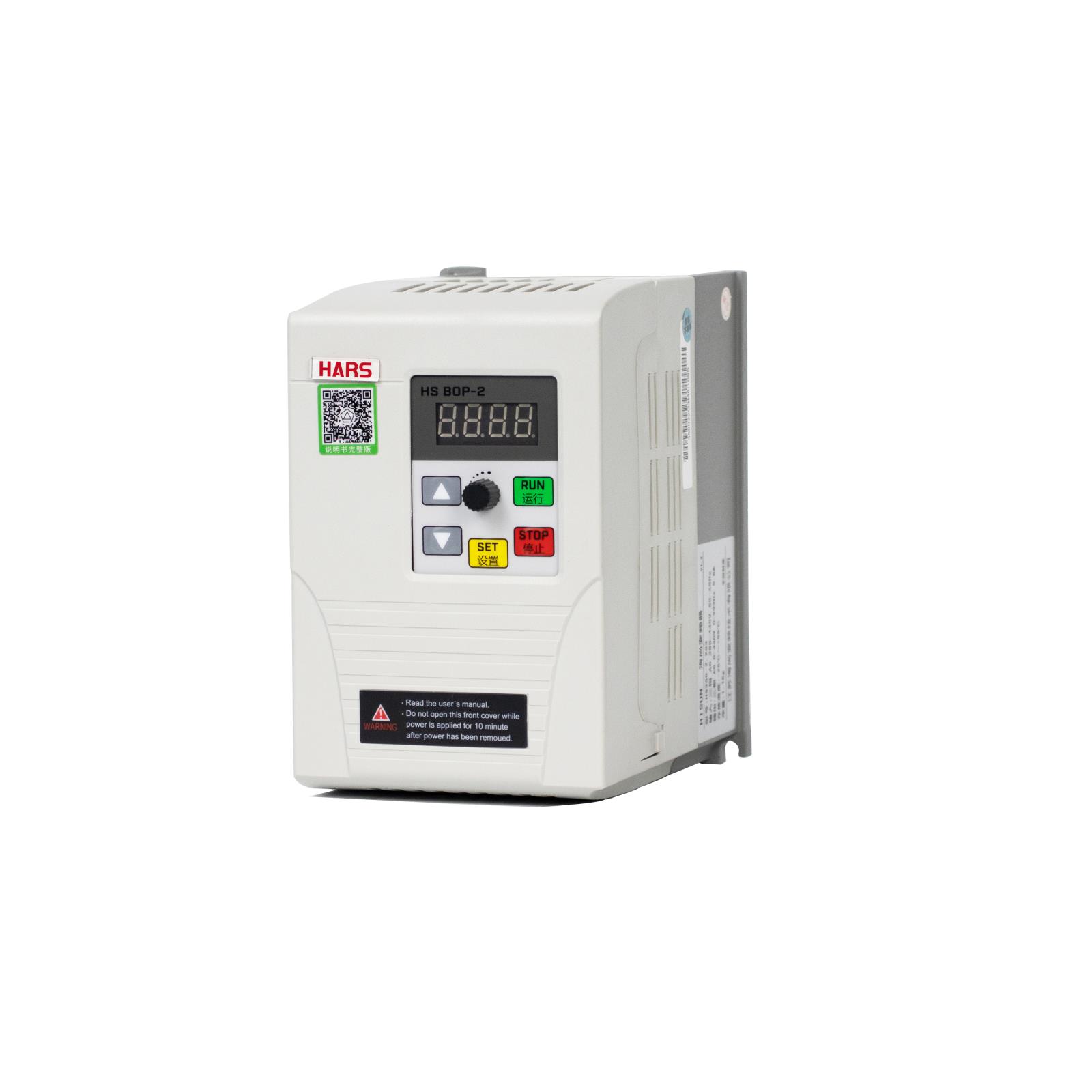

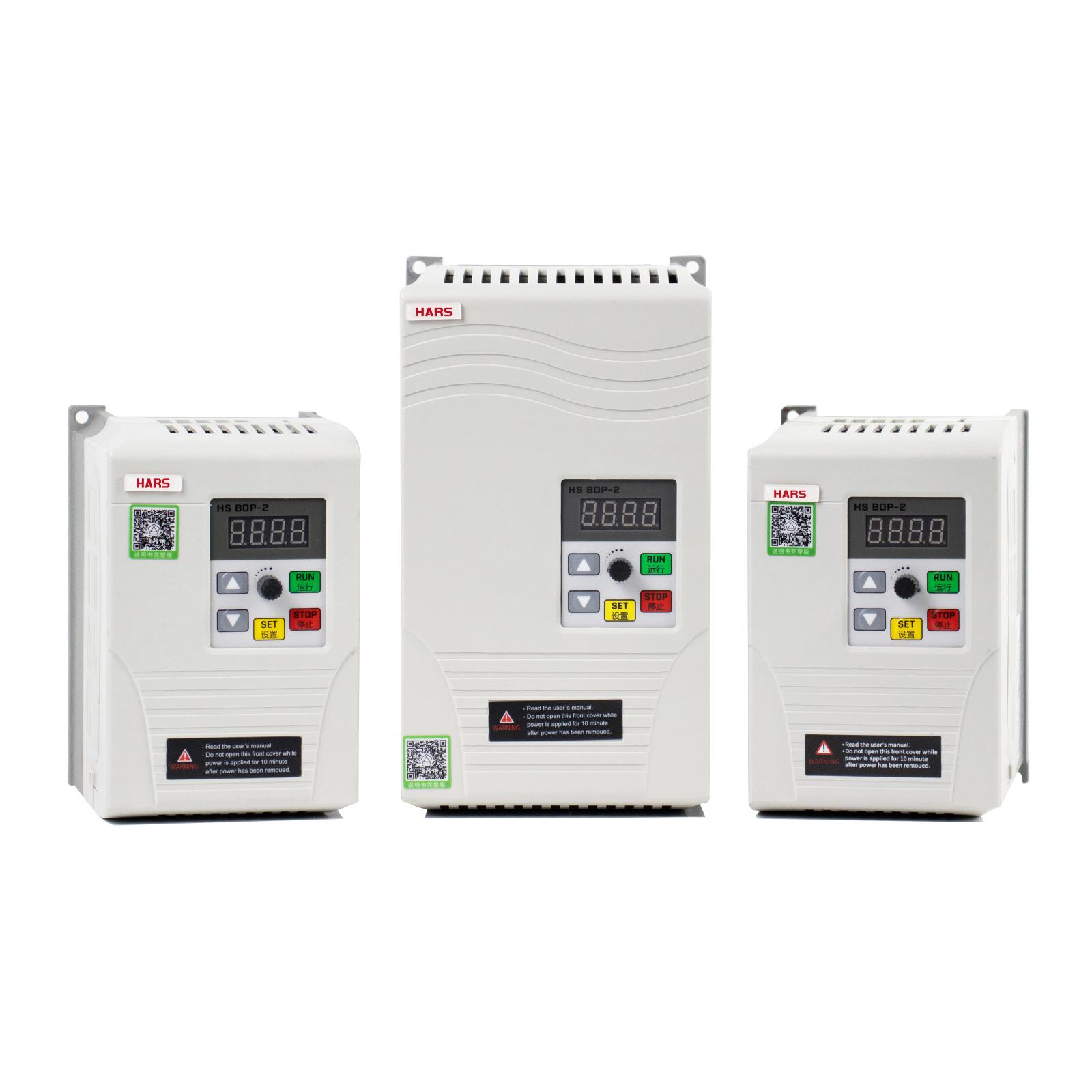

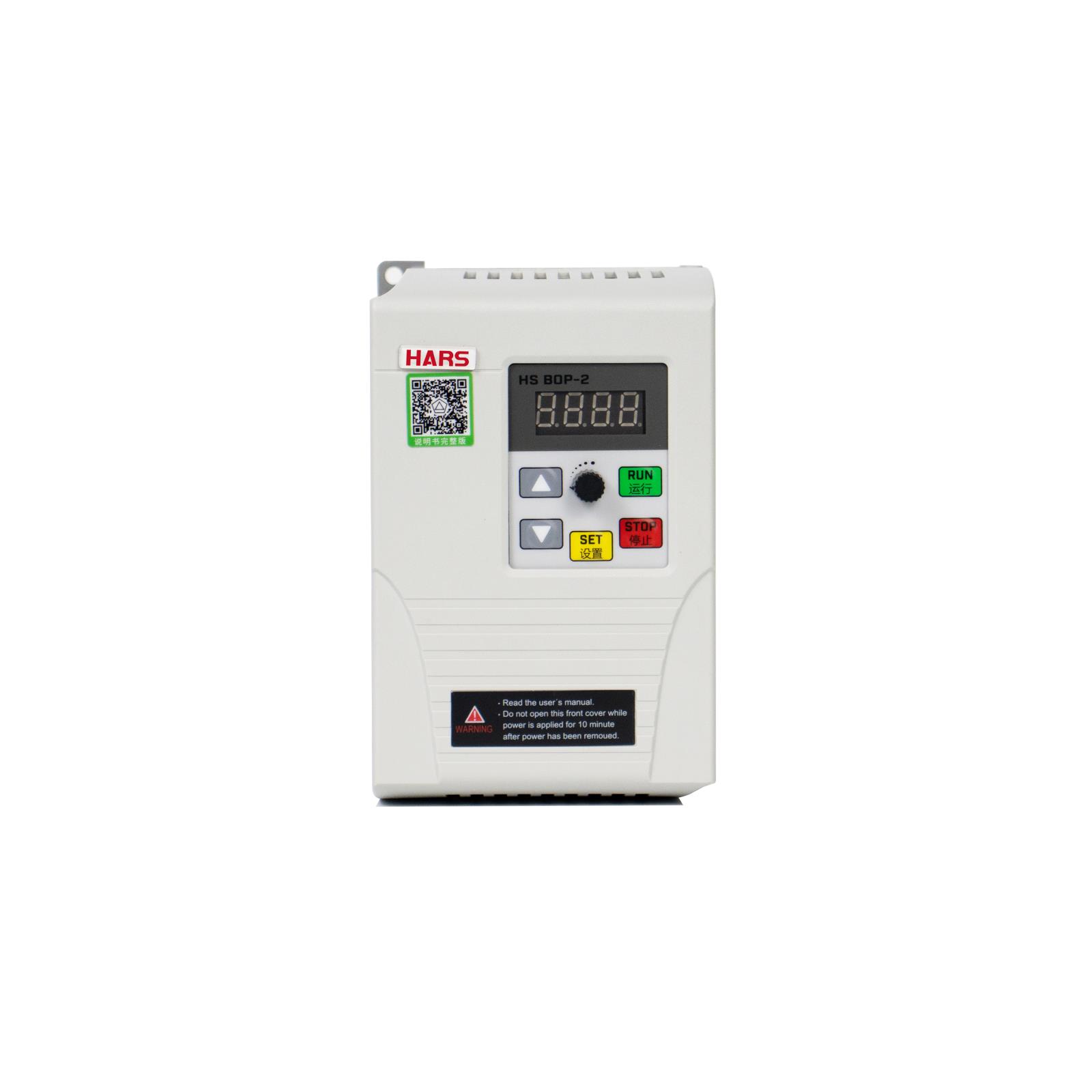

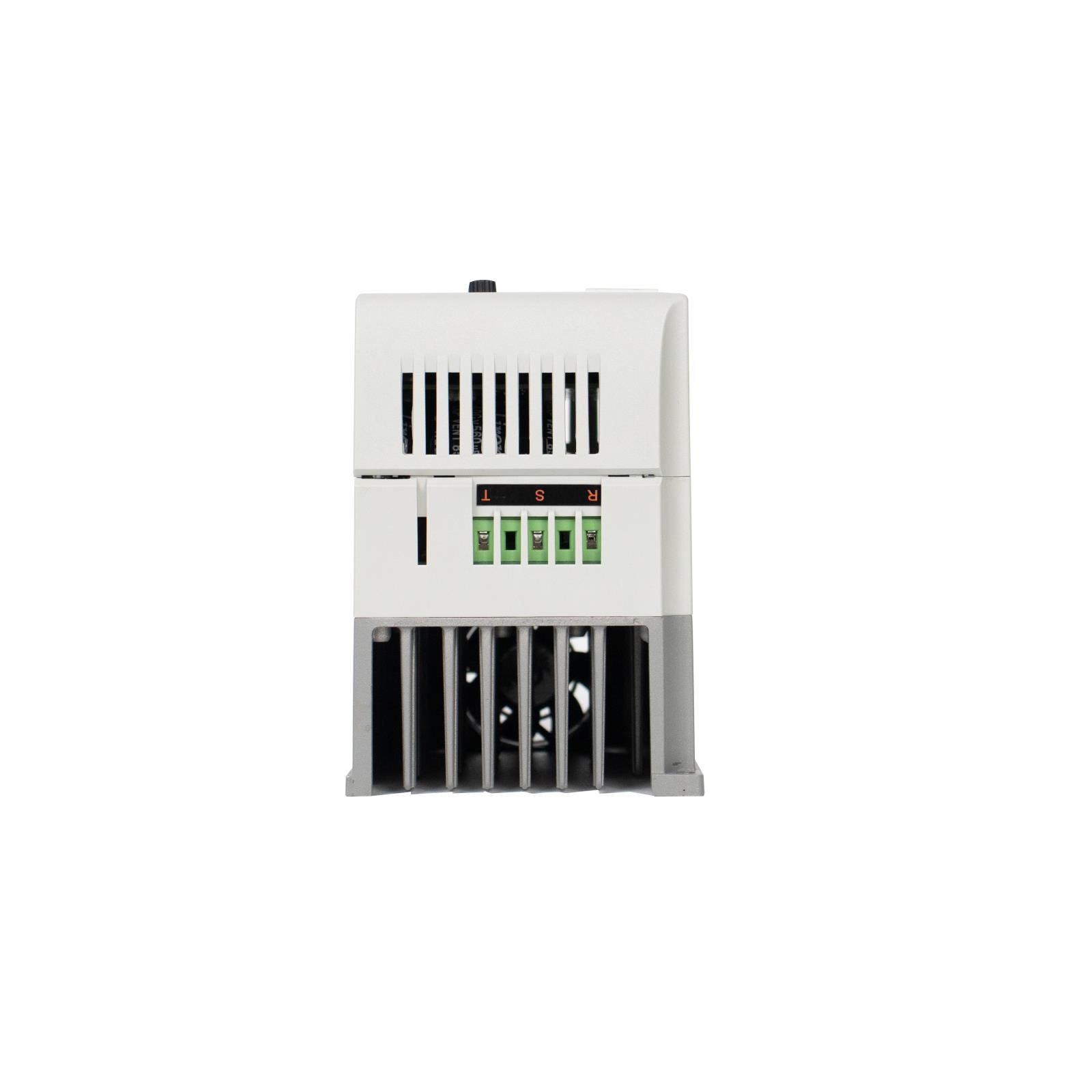

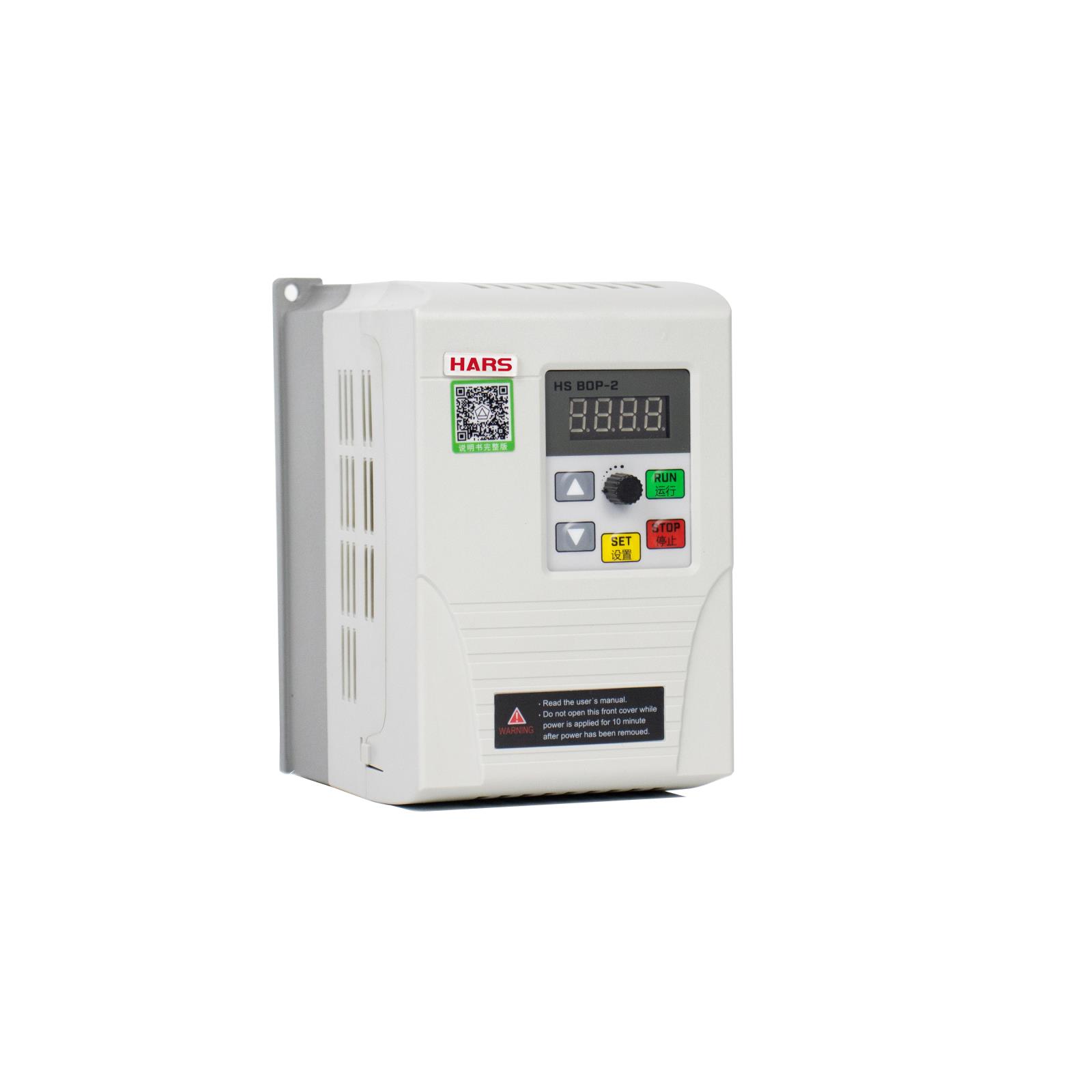

350系列精致型变频器

■双模拟量输入

■过流、过压、过载、缺相、短路保护

■简易PLC功能

■内置PID控制器

■输出稳压AVR功能

■内置EMC滤波器

  • 产品概况
  • 产品参数
  • 资料下载
  • 可选附件






型号

A

(mm)

B

(mm)

H

(mm)

W

(mm)

D

(mm)

安装孔

(mm)

净重(KG)

毛重(KG)

底座

安装尺寸

外围尺寸

0.4KW  220V

90

145

155

100

150

5

1.01

1.22

0.75KW  220V

90

145

155

100

150

5

1.01

1.22

1.5KW  220V

90

145

155

100

150

5

1.13

1.35

2.2KW  220V

90

145

155

100

150

5

1.13

1.35

3.0KW  220V

90

145

155

100

150

5

1.17

1.39

0.4KW  380V

90

145

155

100

150

5

1.10

1.32

0.75KW  380V

90

145

155

100

150

5

1.10

1.32

1.5KW  380V

90

145

155

100

150

5

1.13

1.35

2.2KW  380V

90

145

155

100

150

5

1.19

1.40

3.0KW  380V

90

145

155

100

150

5

1.19

1.40

4.0KW  380V

115

208

220

125

175

5

2.30

2.60

5.5KW  380V

115

208

220

125

175

5

2.35

2.63

7.5KW  380V

115

208

220

125

175

5

2.38

2.65





HS-350技术规格

项目

规格

















频率

0-999Hz

载波频率

2.0~8.0KHz,可根据负载特性自动调整载波频率

频率设定分辨率

模拟设定:最高频率的0.1%     数字设定:0.1Hz

控制方式

V/F控制

稳速精度

±0.5%

过载能力

G型机:120% 长期 110% 1分钟 150% 5秒

转矩提升

手动设定:额定输出的0.0~30.0%

自动提升:根据输出电流并结合电机参数自动确定提升转矩

V/F曲线

三种方式:线性曲线、平方曲线 、用户设定V/F曲线

加速曲线

直线型模式

直流制动

停机直流制动起始频率:0.00~上限频率

制动时间:0.0~100.0s;  制动电流:0.0%~150.0%额定电流

点动控制

点动频率范围:0.0Hz~50.0Hz

点动加减速时间:0.1  ~ 3600.0S

简易PLC、多段速运行

通过内置PLC或控制端子实现最多16段速运行

内置PID

可方便实现过程控制闭环控制系统

电机参数自测定

不受任何限制,在电机静态及动态下均可完成参数的自动检测,以获得最佳控制效果

过压过流失速控制

对运行期间电流电压自动限制,防止频繁过流过压跳闸

逐波限流功能

最大限度减小过流故障,保护变频器正常运行







出色的性能

矢量控制电机

欠压抑制

针对低电网电压和电网电压频繁波动的用户,即使在低于允许的电压范围内,系统亦可依据独特之算法和残能分配策略,维持最长可能的运行时间

逐波限流

避免变频器频繁的出现过流故障

PID控制

内置PID控制器(可预置频率)

自动稳压运行

根据需要可选择动态稳压、静态稳压、不稳压三种方式,以获得最稳定的运行效果

加、减速时间设定

0.1s~3600min连续可设定

低噪音运行

载波频率2.0KHz~8.0KHz连续可调,最大限度降低电机噪声

运行功能

上、下限频率设定,频率跳跃运行,反转运行限制,转差频率补偿,频率递增、递减控制,故障自恢复运行等
